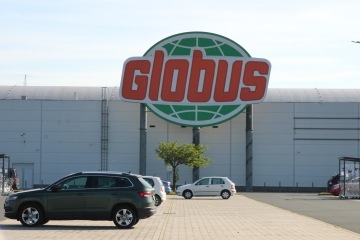

Globus
Pilsen
Die bestehenden 3 großen Lüftungseinheiten waren bereits an der Grenze ihrer Lebensdauer angelangt und entsprachen auch nicht mehr den aktuellen Anforderungen an die Energieeffizienz des Gebäudes. Es wurde daher beschlossen, die Anlage durch eine ganz neue zu ersetzen.
Da es sich um einen großen Hypermarkt handelt, wird in dem Raum ein Austausch von 122.000 m³ Luft pro Stunde benötigt. Jede Lüftungseinheit muss daher mindestens 40.000 m³ liefern, was für eine Wärmerückgewinnungsanlage eine relativ hohe Durchflussmenge darstellt. Obwohl hocheffiziente und hochwertige Komponenten verwendet werden, ist die Größe der Lüftungseinheiten ein wichtiger Faktor bei der Planung von Transport und Handhabung.

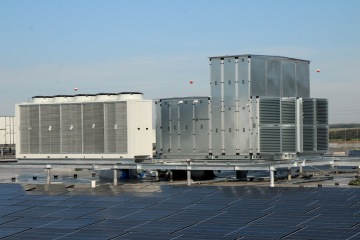

Der Rotationswärmetauscher ist fast 4 m hoch und ebenso breit. Die Gesamtlänge der Lüftungseinheit beträgt dann 6 Meter. Um ein Höchstmaß an Qualität und Dichtheit der Lüftungseinheiten zu gewährleisten, wurde beschlossen, die Rotationswärmetauscher in einem Stück zu liefern. Der Zusammenbau vor Ort wäre sehr kompliziert gewesen. Daher musste der Transport lange im Voraus geplant werden. Die Lüftungseinheiten sind direkt an den Dachkanälen eingeräumt, so dass die Längen der Außenrohrleitungen auf Minimum beschränkt sind.
Anzahl der Lüftungseinheiten: 3
Minimaler Volumenstrom pro Lüftungseinheit: 40.000 m³/h
Maximaler Volumenstrom pro Lüftungseinheit: 42.000 m³/h
