Sestavné a speciální jednotky

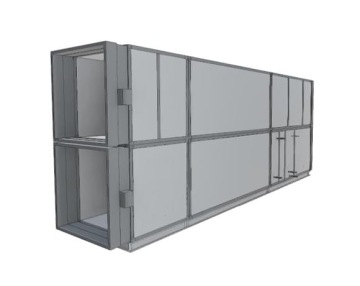

W-TYPE

Sestavná vzduchotechnická jednotka se čtvercovým průřezem komor

▴ Vertikální či horizontální provedení – možnost jednotku zavěsit i pod strop
▴ Minimální nároky na servisní prostor
▴ Vzduchový výkon jednotky od 1 000 m³/h do 130 000 m³/h
▴ Základní výška rámu 100 mm – na přání vyšší či stavitelné nohy
▴ 13 velikostních řad, libovolné konfigurace zařízení dle požadavku projektu
▴ Panel PUR či minerální vata – 30 mm, 45 mm, 50 mm, 60 mm
▴ Profily s eliminací tepelných mostů

VentiAir W-type

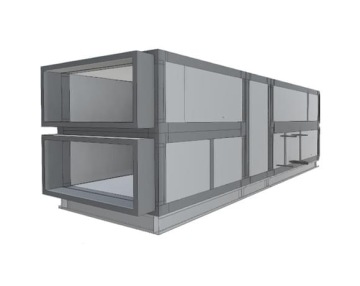

S-TYPE

Vzduchotechnická sestavná jednotka pro prostory s požadavkem na sníženou stavební výšku nebo instalaci na střeše

▴ Výhodné provedení v kombinaci s rotačními rekuperátory – výměník nevybočuje z profilu jednotky
▴ Poměr průřezů komor 1:2 (vxš), výsledný průřez obousměrné jednotky je čtverec
▴ Stabilní rámová konstrukce, základní výška rámu 100 mm – na přání vyšší či stavitelné nohy
▴ 12 velikostních řad, libovolné konfigurace zařízení dle požadavku projektu
▴ Vzduchový výkon jednotky od 1 000 m³/h do 90 000 m³/h
▴ U tohoto typu se s výhodou umisťují dva až čtyři ventilátory paralelně do jedné komory
▴ Ventilátory typu plug-fan s frekvenčními měniči či úsporné EC motory
▴ Panel PUR či minerální vata – 30 mm, 45 mm, 50 mm, 60 mm, profily s eliminací tepelných mostů

VentiAir S-type

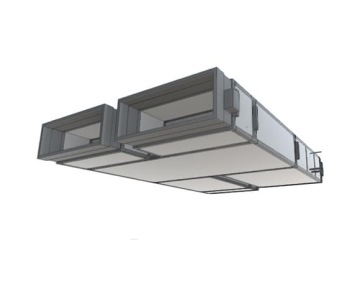

P-TYPE

Větrací jednotka ve velmi nízkém provedení, obvykle jako podstropní

▴ Výška dle velikosti od 350 mm
▴ Čtyři velikostní řady, plně modulární systém
▴ Vzduchový výkon jednotky od 700 m³/h do 7 500 m³/h
▴ Vysoce účinné protiproudé rekuperační výměníky jako základní vybavení
▴ Izolace sendvičový PUR panel 30 mm, 45 mm nebo 50 mm minerální vata
▴ Úsporné EC ventilátory či ventilátory řízené frekvenčními měniči

VentiAir P-type

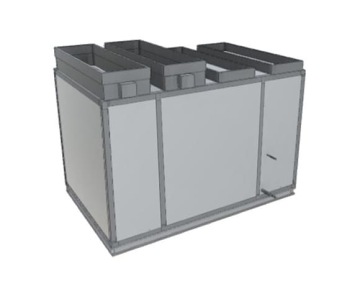

K-TYPE

Větrací jednotka určená pro instalaci do omezených prostor

▴ Napojení potrubí je pouze z horní části jednotky – vedle sebe
▴ Vzduchový výkon jednotky od 500 m³/h do 7 500 m³/h
▴ Jednotky jsou určeny pouze pro obousměrnou výměnu vzduchu s rekuperací
▴ Izolace sendvičový PUR panel 30 mm, 45 mm nebo 50mm minerální vata
▴ Usporné EC ventilátory či ventilátory řízené frekvenčními měniči
▴ Dodávka v jednom transportním celku, případně v několika sekcích
▴ Stabilní rámová konstrukce, základní výška rámu 100 mm – na přání vyšší či stavitelné nohy

VentiAir K-type

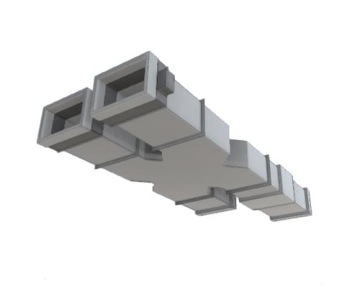

PE-TYPE

Potrubní stavebnicový vzduchotechnický systém

▴ Potrubní stavebnicový vzduchotechnický systém
▴ Jednotlivé komponenty lze instalovat do potrubní trasy
▴ Vysoká adaptabilita v případě složitých staveb/rekonstrukcí
▴ Možnost instalace v libovolné poloze
▴ Nízká hmotnost, jednoduché spojování a lehká manipulace bez nároků na techniku
▴ Z hlediska provozu a údržby se jedná o srovnatelné zařízení s klasickými VZT jednotkami

VentiAir PE-type

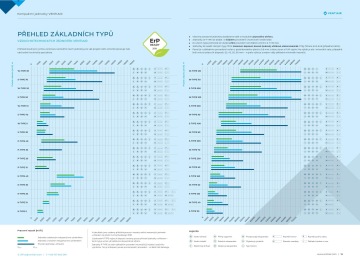

Přehled sestavných jednotek VentiAir

Přehled slouží pro rychlou orientaci, konkrétní návrh jednotky pro váš projekt Vám ochotně zpracuje náš obchodně-technický specialista.

Základní charakteristika

Skeletová konstrukce tvořená AL profily, plastovými rohovníky a panely typu "sandwich"

Výplň panelu jednotky je z polyuretanu (PUR) nebo minerální vaty

Opláštění panelu - pozinkovaný nebo nerezový plech, RAL dle požadavku zákazníka

Servisní přístup - boční (ve standardu), spodní (podstropní provedení), příp. podle požadavků a možností

Venkovní provedení jednotky je opatřeno celoplošnou střechou s přesahy, materiál pozinkovaný plech

Jako základ klapky včetně servopohonů uvnitř komor, sací a výfukové protidešťové žaluzie podle požadavku

Výhody použité konstrukce

Redukce ztrát energií - minimalizace tepelných můstků

Vysoká odolnost proti vnějším atmosférickým vlivům

Hladké vnitřní povrchy opláštění - snadné udržování hygieny

Vysoká odolnost konstrukce proti mechanickému poškození

Lehké inspekční panely – jednoduchá obsluha

Eliminace kondenzace a absorpce vlhkosti

Izolační látka s velmi dlouhou dobou degradace

Vysoká tuhost a odolnost konstrukce jednotek

Údaje podle EN 1886 pro panel PUR 45 mm

Pracovní podmínky

-40 až +90 °C

Součinitel prostupu tepla pro opláštění K=0,67 W/m²K

T2

Součinitel tepelných můstků

TB2

Mechanická odolnost opláštění: -2500 Pa až +2500 Pa <2 mm

D1

Těsnost opláštění - 400 Pa - 0,06 l/m²

L1

Těsnost filtrů

F9

Tloušťka panelu - PUR

30, 45 mm

Tloušťka panelu - minerální vata

50, 60 mm

Tloušťka plechu - panel PUR

0,6 mm

Tloušťka plechu - panel minerální vata

0,8 mm

Součinitel tepelné vodivosti PPU

0,022 W/mK

Protipožární odolnost opláštění

nehořlavý materiál (NRO)

Absorbce vlhkosti

0,04 %

Hustota PPU

42 kg/m³

Hmotnost panelu

10 kg/m²

Antikorozní ochrana - hmotnost galvanického povlaku

275 g/m²

Materiál / tloušťka vnějšího bezpečnostního povlaku

polyester 25 μm
